Stellen Sie sich vor, das Wasser aus Ihrer Dusche schmeckt nach Öl oder chemischen Zusätzen. Das ist kein Horrorszenario, sondern genau das Risiko, das besteht, wenn Heizungs- und Trinkwasser nicht korrekt getrennt sind. In der Vergangenheit war es üblich, die Heizung direkt über einen Schlauch vom Hahn zu füllen. Heute verbietet uns das Gesetz diese Praxis. Warum? Weil in modernen Heizkreisläufen Korrosionsinhibitoren und Biozide zirkulieren - Stoffe, die für unsere Gesundheit giftig sind, aber notwendig, um Ihre teure Heizanlage vor Rost und Schlammbildung zu schützen.
Die Trinkwasserverordnung (TrinkwV) macht hier keinen Kompromiss. Seit den Verschärfungen im Jahr 2018 ist die technische Trennung dieser beiden Kreisläufe absolut zwingend. Wenn Sie ein Haus bauen, sanieren oder eine neue Heizung einbauen, müssen Sie wissen, wie diese Systemtrennung funktioniert, welche Armaturen Sie brauchen und wo die häufigsten Planungsfehler liegen. Ein falsch installierter Systemtrenner kann im schlimmsten Fall dazu führen, dass bei einem Druckabfall im Wassernetz das verunreinigte Heizungswasser zurück in Ihr Trinkwasser fließt.
Warum die Systemtrennung gesetzlich vorgeschrieben ist
Das Herzstück der Sicherheit ist die Vermeidung von Kreuzkontaminationen. Früher haben Handwerker die Heizung einfach mit einem Gartenschlauch am Kaltwasseranschluss befüllt. Das ging schnell, war aber hygienisch riskant. Durch Unterdruck im öffentlichen Netz oder durch falsches Absperrventil-Konstellationen konnte das heiße, chemisch behandelte Heizungswasser in den kalten Trinkwasserstrang zurücksaugen.
Laut dem DVGW (Deutscher Verein des Gas- und Wasserfaches) ist diese direkte Verbindung heute verboten. Stattdessen muss eine dauerhafte, geschlossene Fülleinrichtung installiert werden. Diese Einheit trennt die Systeme physikalisch und mechanisch voneinander. Der Hauptzweck ist klar: Schutz der Gesundheit. Aber auch der Schutz der Anlage selbst spielt eine Rolle, da unbehandeltes Leitungswasser die Lebensdauer einer Heizung drastisch verkürzt.
| Merkmal | Vor 2018 (Alte Praxis) | Ab 2018 (Aktuelle TrinkwV) |
|---|---|---|
| Füllmethode | Schlauch vom Wasserhahn | Dauerhaft installierte Fülleinheit |
| Trennung | Keine / Temporär | Technische Systemtrennung (Klasse AA) |
| Risiko | Hoch (Rückfluss möglich) | Gering (Mechanische Sperre) |
| Normenbasis | Keine spezifische Norm | DIN EN 1717, DIN 1988-100 |
Der Systemtrenner: So funktioniert die Technik

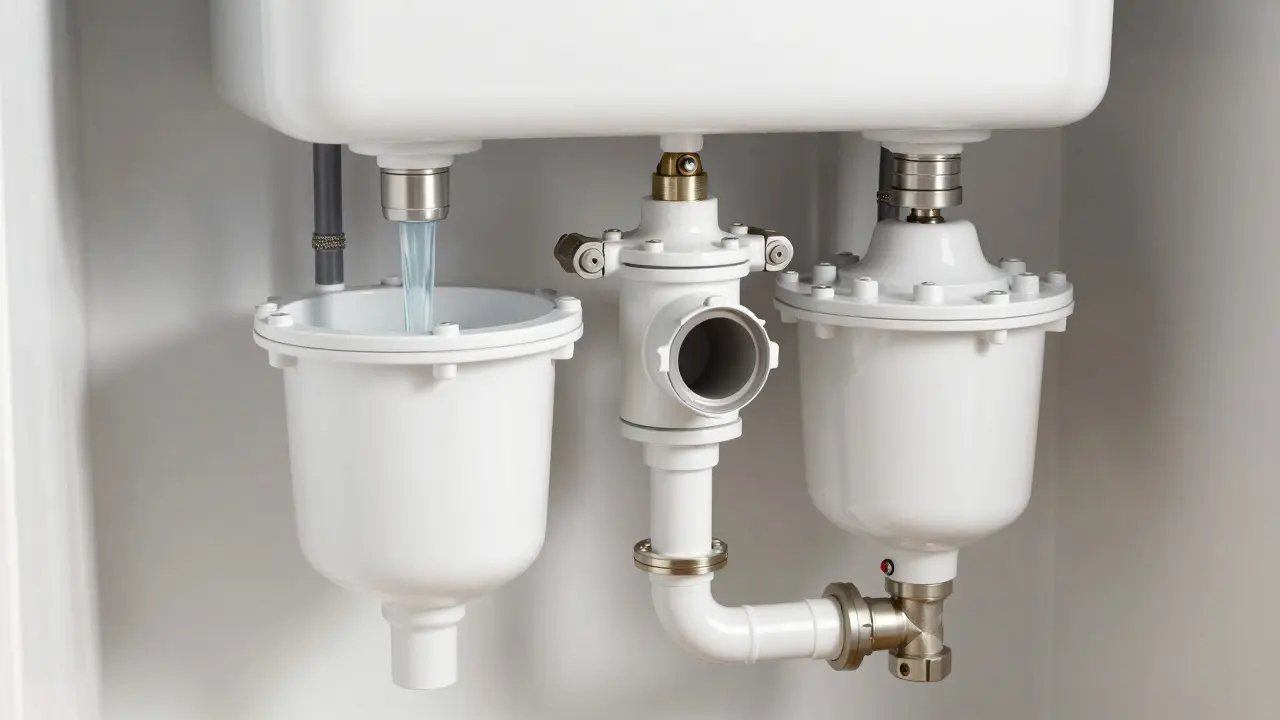

Die zentrale Komponente ist der sogenannte Systemtrenner. Dieser ist keine einfache Kugelarmatur, sondern eine komplexe Baugruppe, die meist nach dem Dreikammersystem arbeitet. Stellen Sie sich drei hintereinander liegende Kammern vor, die nur unter bestimmten Druckbedingungen miteinander kommunizieren dürfen.
Für die Befüllung von Heizungsanlagen ist fast immer die Klasse AA vorgeschrieben. Was bedeutet das konkret? In dieser Klasse sind zwei Rückflussverhinderer in Reihe geschaltet, dazwischen liegt eine offene Kammer, die mit der Atmosphäre verbunden ist (der sogenannte Luftspalt). Sollte der erste Rückstauschutz versagen, fängt der zweite das Wasser ab. Und sollte sogar der zweite versagen, läuft das Wasser nicht zurück ins Trinkwassernetz, sondern tropft sicher in den Abfluss. Es gibt also zwei mechanische Barrieren plus einen offenen Auslauf. Das ist der Goldstandard für die Sicherheit.
Es gibt auch Klassen B bis DD, aber diese kommen eher bei industriellen Anwendungen oder speziellen Kühlkreisläufen zum Einsatz. Für Ihr Einfamilienhaus oder Mehrfamilienhaus in Graz oder anderswo in Österreich gilt: Klasse AA ist der Standard.
Planungsregeln nach DVGW W 551: Auf das Volumen kommt es an
Selbst der beste Systemtrenner nützt nichts, wenn er falsch eingebaut wird. Hier kommen die technischen Details ins Spiel, die oft übersehen werden. Das Arbeitsblatt DVGW W 551 legt strenge Grenzen für die Anschlussleitung fest. Warum? Weil stehendes Wasser in der Leitung zwischen Systemtrenner und Heizung alt werden kann. Altes Wasser ist Keimen anfälliger und kann bei der nächsten Füllung Bakterien in die Heizung bringen oder umgekehrt.
Die Regel lautet: Die Anschlussleitung muss so kurz wie möglich sein. Konkret bedeutet das:
- Maximale Länge: 2 Meter
- Maximales Volumen: 0,5 Liter
Wenn Sie als Planer oder Bauherr diese Werte ignorieren, riskieren Sie Hygienerisiken. Das Rohrmaterial muss zudem temperaturbeständig sein (mindestens 95°C), da das Wasser in der Leitung kurzzeitig heiß werden kann, wenn die Heizung voll ist und der Druck steigt.
Zusätzlich zur Leitungslänge ist die Montagehöhe kritisch. Viele Fehler entstehen dadurch, dass der Systemtrenner zu tief oder zu hoch montiert wird, was den hydraulischen Widerstand verändert und die Funktion der Rückschlagventile beeinträchtigen kann. Achten Sie darauf, dass die Armatur leicht zugänglich bleibt, denn obwohl sie wartungsarm ist, muss sie bei Störungen geprüft werden können.
Die komplette Fülleinheit: Mehr als nur ein Ventil
Ein Systemtrenner steht selten allein. Er ist Teil einer sogenannten Heizungsfülleinrichtung. Diese Baugruppe besteht in der Regel aus mehreren Komponenten, die in Reihe geschaltet sind:
- Systemtrenner (Klasse AA): Zwingend erforderlich, schützt vor Rückfluss.
- Druckminderer (optional): Gleicht Schwankungen im öffentlichen Netz aus, damit die Heizung nicht zu stark befüllt wird.
- Wasserzähler (optional): Hilft bei der Kontrolle, wie viel Wasser tatsächlich nachgefüllt wurde. Ein hoher Verbrauch deutet auf Lecks hin.
- Manuelles Absperrventil: Zum Abschalten der Fülleinheit bei Wartungsarbeiten.
Fachplaner nutzen oft Softwarelösungen wie OVplan oder ZVPLAN, um diese Komponenten präzise zu dimensionieren. Diese Tools berechnen den hydraulischen Widerstand und stellen sicher, dass die Pumpe der Heizung nicht gegen den Druck des Trinkwassernetzes arbeiten muss. Eine korrekte Dimensionierung spart später Energie und verhindert Lärm in den Leitungen.
Häufige Fehler und Tipps für die Installation
In der Praxis scheitert es oft an kleinen Details. Laut Berichten von SHK-Handwerkern sind 37% der Nachrüstungen nötig, weil ältere Anlagen ohne Trennung betrieben wurden. Bei Neuinstallationen sind die häufigsten Fehler:
- Falsche Rohrleitungslänge: Wie erwähnt, führt zu stagnierendem Wasser.
- Verschmutzung bei der Montage: Wenn Schweißreste oder Späne in den Systemtrenner gelangen, klemmen die Ventile. Sauberkeit beim Einbau ist Pflicht.
- Fehlende Dokumentation: Die neue Trinkwasserverordnung verlangt eine Betriebsanleitung. Ohne diese kann der Sachverständige bei der Abnahme Mängel rügen.
Ein praktischer Tipp von erfahrenen Installateuren: Wählen Sie Markenprodukte von Herstellern wie Oventrop, Herz oder Reflex. Diese dominieren den Markt und bieten bewährte Technologien. Der Oventrop „Separett“ wird beispielsweise dafür gelobt, nahezu wartungsfrei zu sein. Investieren Sie hier nicht am falschen Ende - ein defekter Systemtrenner kann teuer werden, wenn er erst Jahre später bemerkt wird.
Zukunft der Systemtrennung: Digitalisierung und Überwachung
Die Technologie steht nicht still. Während wir heute noch mit mechanischen Lösungen arbeiten, entwickelt sich der Markt hin zur Digitalisierung. Experten vom Fraunhofer IBP prognostizieren, dass Systemtrenner bald mit Sensoren ausgestattet sein werden, die den Status kontinuierlich überwachen. Statt einmal jährlich manuell zu prüfen, würde eine App Ihnen signalisieren, ob die Trennung intakt ist.
Auch die Integration in BIM-Methoden (Building Information Modeling) nimmt zu. 63% der Planungsbüros nutzen bereits digitale Modelle, um Konflikte zwischen Heizungs- und Wasserleitungen frühzeitig zu erkennen. Für Sie als Bauherr bedeutet das: Fragen Sie Ihren Planer, ob die Systemtrennung bereits im digitalen Modell berücksichtigt wurde. Das vermeidet kostspielige Änderungen auf der Baustelle.
Langfristig zielt die EU-Richtlinie zur Wasserqualität darauf ab, die Überwachung noch strenger zu regeln. Ab 2026 müssen in Deutschland weitere Anforderungen umgesetzt werden, die auch Auswirkungen auf Österreich haben könnten, da wir ähnliche Standards verfolgen. Wer heute plant, sollte daher flexibel bleiben und Platz für zukünftige Sensorik预留en.
Muss ich bei einer alten Heizung einen Systemtrenner nachrüsten?
Ja, wenn Sie die Anlage ändern oder neu in Betrieb nehmen. Bestandsanlagen ohne Systemtrenner sind oft geduldet, solange keine baulichen Veränderungen vorgenommen werden. Sobald Sie jedoch die Heizung austauschen oder die Leitungen erneuern, ist die Installation eines Systemtrenners der Klasse AA laut Trinkwasserverordnung Pflicht. Lassen Sie dies von einem zertifizierten Fachbetrieb durchführen.
Wie viel kostet die Installation eines Systemtrenners?
Die Kosten variieren je nach Aufwand und Material. Für ein Einfamilienhaus liegen die Gesamtkosten für Material und Arbeit typischerweise zwischen 350 und 650 Euro. Dazu gehören der Systemtrenner selbst, die notwendigen Rohre, Armaturen und die Arbeitszeit des Installateurs. Teurer wird es, wenn alte Leitungen ersetzt werden müssen oder schwer zugängliche Montageorte vorliegen.
Was passiert, wenn ich keinen Systemtrenner installiere?
Sie verletzen die Trinkwasserverordnung. Im Falle einer Kontamination des Trinkwassers haften Sie gesundheitlich und rechtlich. Zudem kann der Sachverständige bei der Abnahme Mängel feststellen, was zu Nachbesserungsverpflichtungen und Verzögerungen führt. Versicherungen könnten im Schadensfall Leistungen verweigern, wenn grobe Fahrlässigkeit bei der Installation vorliegt.
Welche Rolle spielt der DVGW W 551 bei der Planung?
Das DVGW-Arbeitsblatt W 551 definiert die technischen Mindestanforderungen für die Fülleinrichtung. Es schreibt vor, dass die Anschlussleitung maximal 2 Meter lang und 0,5 Liter Volumen haben darf. Diese Grenzwerte dienen dazu, stehendes Wasser zu minimieren und hygienische Risiken zu reduzieren. Jeder seriöse Planer orientiert sich an diesen Vorgaben.
Ist der Systemtrenner wartungsintensiv?
Nein, moderne Systemtrenner sind weitgehend wartungsfrei. Die mechanischen Teile sind robust ausgelegt. Allerdings sollten Gummidichtungen alle 10-15 Jahre überprüft werden, da diese porös werden können. Eine regelmäßige Sichtprüfung durch einen Fachmann reicht in der Regel aus, um die Funktionsfähigkeit zu gewährleisten.
